LDDC-xxAyyV-MA 系列LD驱动板，80A72V

订货信息

       产品名称：LD驱动板

       产品型号：

LDDC-xxAyyV-MA

xx: 额定输出电流，也即最高模拟量输入时对应的电流(A)

              可选值：10 – 80

                          80A max@24V，60A max@36V，50A max@48V、60V、72V

       yy: 供电电压

              可选值：24V，36V，48V，60V, 72V

       例如：LDDC-45A24V-MA

产品特点

      负载电压，最高支持额定65V的LD（72V供电）

      负载电流，最高可达80A

       负载电压自适应

       高速，<1ms上升下降沿

       效率高，风冷

       两路模拟量通道可选（内外控，其中一路为慢速接口，可接模拟量或电位器）

       通道切换为高速模拟开关，可以实现调制功能

       紧凑的设计，易于集成

推荐应用

       DILAS Multi-Bar系列产品

       COHERENT类似产品

       Diode Lasers 半导体激光器

       Fiber Lasers 光纤激光器

      CW or Pulsed Applications 各种需要恒流输出的产品，例如半导体激光器测试，LED发光二极管测试等

       焊接、切割、加热、产品测试等应用

参数表

      负载电流:      80A Max

       负载电压：    65.0V Max@72V

     上升/下降时间：<1ms

      效率：> 97%

      输入供电电压：24V/32V/36V/48V/60V/72V

       电流模拟输入：0-5V对应0-最高电流 ,或用户指定

       电流反馈输出：0-2.5V对应0-最高电流，或用户指定

       储存温度：-40-+60°

       工作温度：-10-+45°

       工作湿度：0-95%

       外形：160mm*120mm

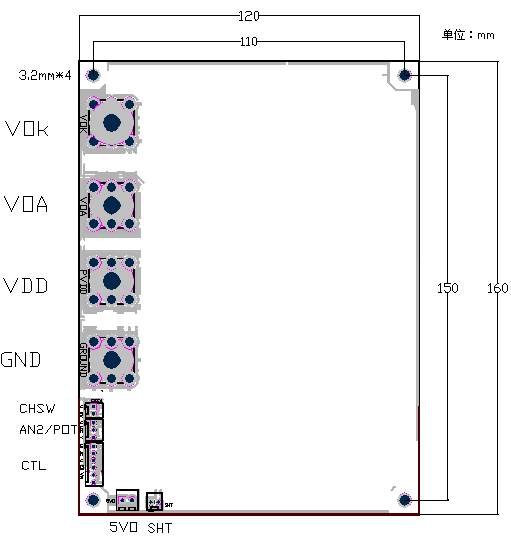

外形图
