LDDH-xxAyyV-MV系列LD驱动板，15A/70V max，高压驱动

产品特点

  负载电压，支持额定最高70V的LD

  负载电流，最高可达15A

    负载电压自适应

    高速，上升沿下降沿<=1ms

    高效率，风冷

    两路模拟量通道可选（内外控，其中一路为慢速接口，可接模拟量或电位器）

    通道切换为高速模拟开关，可以实现调制功能

    驱动、控制分别供电

    紧凑的设计，易于集成

推荐应用

    DP/SPSL端泵侧泵激光器

    Diode Lasers 半导体激光器

    Fiber Lasers 光纤激光器

    CW or Pulsed Applications 各种需要恒流输出的产品，例如半导体激光器测试，LED发光二极管测试等

      焊接、打标、加热、产品测试等应用

参数表

    型号：      LDDH-XXAYYV-MV (XX/YY由客户根据要求而选定)

  负载电流:   15A Max

    负载电压：  70V Max,至少比供电电压小1V

  上升/下降时间：<=1ms

  电流纹波：<0.1A

  电流温漂：<10ppm

  效率：>95%

  输入驱动电压：  48V/60V/72V可选

  输入控制电压：  12V/15V/24V（可通过板子上J1自行选择）

  控制电压功耗：  <=1.5W

    电流模拟输入：0-5V对应0-最高电流 ,或用户指定

    电流反馈输出：0-2.5V对应0-最高电流，或用户指定

    储存温度：-40-+60°

    工作温度：-10-+45°

    工作湿度：0-95%

    外形：130mm*8.5mm，高35mm（板上30mm，板厚1.5mm，）

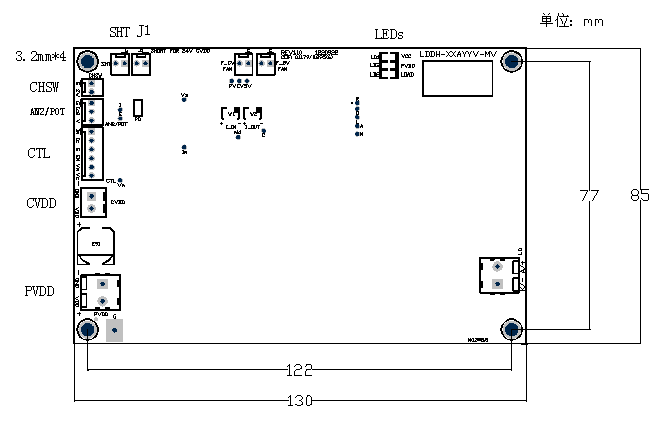

外形图

订货型号

LDDH-XXAYYV-MV

XX: 出厂额定电流，也即最高模拟量输入时对应的电流

        可选值：1 – 15
    YY: 供电电压，最高负载电压要比供电至少小1V

        可选择：48/60/72

    例如：LDDH-15A48V-MV
