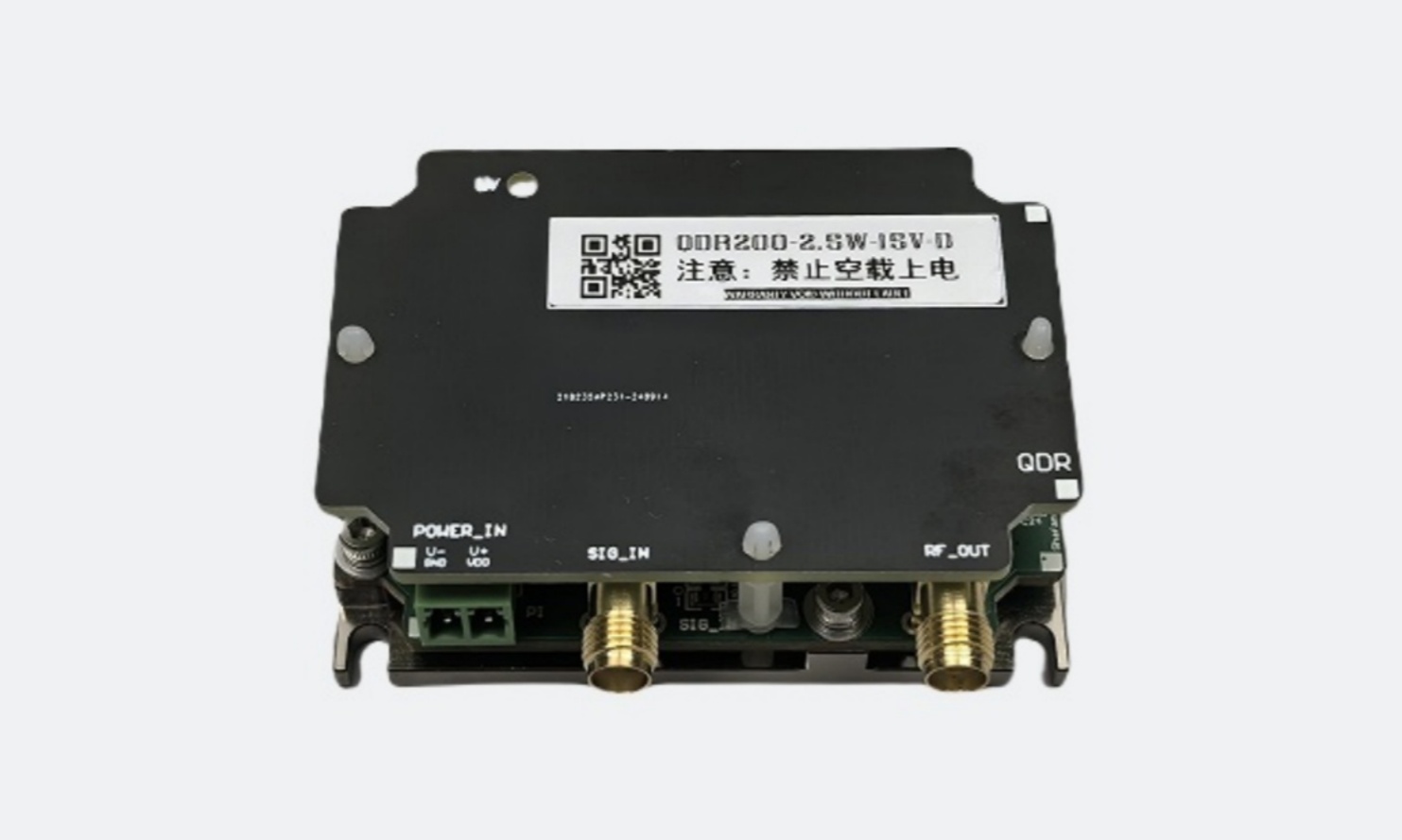

QDRxxx-yyW-zzV-a 系列超小型皮秒、短脉冲等选脉冲用AOM驱动器
QDR系列AOM驱动器为全新设计，完全自主创新的产品，和其他产品相比，突出可靠性和性价比。
QDR系列AOM驱动器是一款低功率的射频发生器，适用于驱动皮秒等短脉冲激光器挑选脉冲的声光AOM开关，QS激光器声光开关，Fiber Q等，当然也可以用于其他射频领域。QDR系列AOM驱动器结构紧凑，射频输出稳定，抗干扰能力强，可靠性高，是声光AOM的理想驱动源。
2: 型号定义
本系列AOM驱动器型号命名规则如下：
QDRxxx-yyW-zzV-a
xxx: 输出频率，单位MHz
可选值：200, 120, 100, 80, 68, 40.68。
yy: RF额定输出功率，单位W
例如：2.5。1~5W。
zz： 直流供电电压，单位V
可选值：12、15、24。
a： 出厂接口形式
可选值：A，D
A: 模拟接口，0-1V，输入阻抗51欧
D: 数字接口，输入阻抗75欧
例如： QDR200-2.5W-15V-D，也即输出频率200MHz，额定输出功率2.5W, 15V供电，出厂默认接口为数字接口。
3: 参数表
|
参数 |
说明 |
|
输出频率 |
200 MHz |
|
输入调制信号电平 |
-D型号： TTL，输入阻抗75欧。 逻辑1有射频，0无射频。 -A 型号： ANALOG，0-1V输入，输入阻抗51欧。 |
|
RF上升/下降时间 |
24 nsec @ 40.68 MHz 15 nsec @ 68 MHz 12 nsec @ 80 MHz 9 nsec @ 110 MHz 7 nsec @ 150 MHz 5 nsec @ 200 MHz |
|
RF输出功率 |
电位器可调 |
|
频率准确度 |
<= +-0.1% |
|
谐波失真 |
-20 dBc |
|
RF输出阻抗 |
50Ω |
|
消光比 |
>=60dB |
|
供电电压 |
12V、15V、24V可选 |
|
供电电流 |
<1.5A，依额定功率而变 |
|
工作温度条件 |
2， 驱动器的热沉面必须装于一个散热面，或散热器上，且此散热面或散热器必须有如下散热能力： 12W @ 12V, 15W @ 15V, 24W @ 24V |
|
储存温度 |
-20°~ +85° |
|
外型尺寸 |
45*64*20mm （长宽高） |
4: 外形尺寸
标注单位为：mm
