TCB-NE-HH系列温控控制板,0.01,通用高精度,超大功率(48V27A)
特点
PID控制算法
高精度,0.01度
超大功率,最高输出能力 > 1200W
TEC电压适用范围极大:2V~48V
TEC电流范围大: 27A max
双向控制,支持加热制冷,也可以配置为单制冷或单加热
配置为单加热时,支持陶瓷加热片等单向元件
TEC配置灵活
可以通过串口设定及检测温度(ASCII码协议,简单友好)
有报警、就绪信号输出,及关闭TEC信号输入
控制方式:连续输出
应用
控温元件为TEC(半导体制冷器、热电制冷器)的温度控制系统
适用于,但不限于激光二极管的温控控制
工业、家电等各种领域适用
生物、医疗,PCR温控等
参数表
板子供电电压: 7V-48V(推荐使用7.5-48V标准电压开关电源,比如7.5/12/15/24/36/48,TEC额定电压要等于或稍大于供电电压,如果TEC额定电压小于电源电压也可以,设下最大输出比即可)
板子供电电流: 由TEC工作实际最大功率而定
TEC电压: 2V – 48V(依供电电源电压而定)
TEC电流: 额定27A
温控传感器: 10K NTC (B值默认3950,实际B值不限,只影响绝对温度,不影响相对温度,对温控基本
无意义),PT100,PT1000可选
控温精度: 0.01°
设温精度: 0.01°
NTC版本温控测量范围: -60 - +170
NTC版本控制温度范围: -20 - +100
PT100/PT1000温控测量范围: -75 - +234
PT100/PT1000控制温度范围: -65- +225
工作环境温度: -40 - +45
储存环境温度: -40 - +60
工作环境湿度: 0-95%
默认出厂设定温度:25°,或用户指定
外形:65mm*75mm 高度37mm(板上30mm,板厚1.5mm,板下不超过5.5mm)
订货信息
产品名称:温控板
产品型号:
TCB-NE-HH/-X
-X: 可选PT100或PT1000探头,省略-X则表示默认支持NTC探头
例如:TCB-NE-HH,TCB-NE-HH-PT100, TCB-NE-HH-PT1000

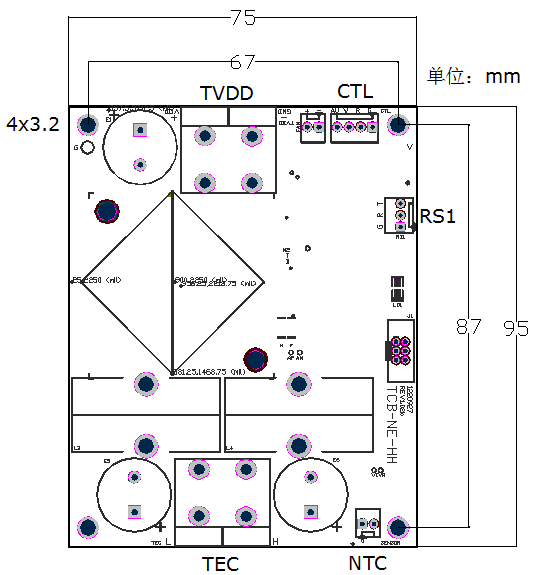

尺寸图
