LDXS-xxA5V-TA系列LD驱动板，10A5V

产品特点

负载电压，3V max

负载电流，10A max

低纹波，低温飘，高可靠

    高效率，负载电压自适应

    高速，上升下降沿 <1ms

    小体积，易于集成

推荐应用

    单管激光器驱动源

    泵浦二极管驱动源

参数表

    型号：      LDXS-xxA5V-TA

负载电流:   额定10A Max，由用户指定

    负载电压：  3V Max

上升/下降时间： <1ms

电流纹波：      <1%

电流温漂：      <100ppm

效率：          >96%

供电电压：  5VDC +-5%

供电电流：  依据负载的电功率（Pload）计算，≈Pload/5

    电流模拟输入：0-2.5V对应0-最高电流

    电流反馈输出：0-2.5V对应0-最高电流

    储存温度：-40-+80°

    工作温度：-40-+45°

    工作湿度：0-99%

    外形：60mm*45mm，高18mm（板上14.5mm，板厚1.5mm,板下2mm）

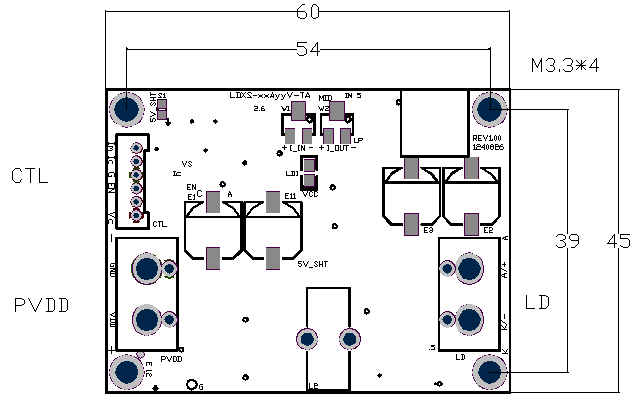

外形图

单位：mm

订货型号

    产品名称：LD驱动板

    产品规格：

                     LDXS-xxA5V-TA

    xx: 出厂额定电流，也即最高模拟量输入时对应的电流

            可选值：1.0 – 10.0

    例如：LDXS-10A5V-TA
