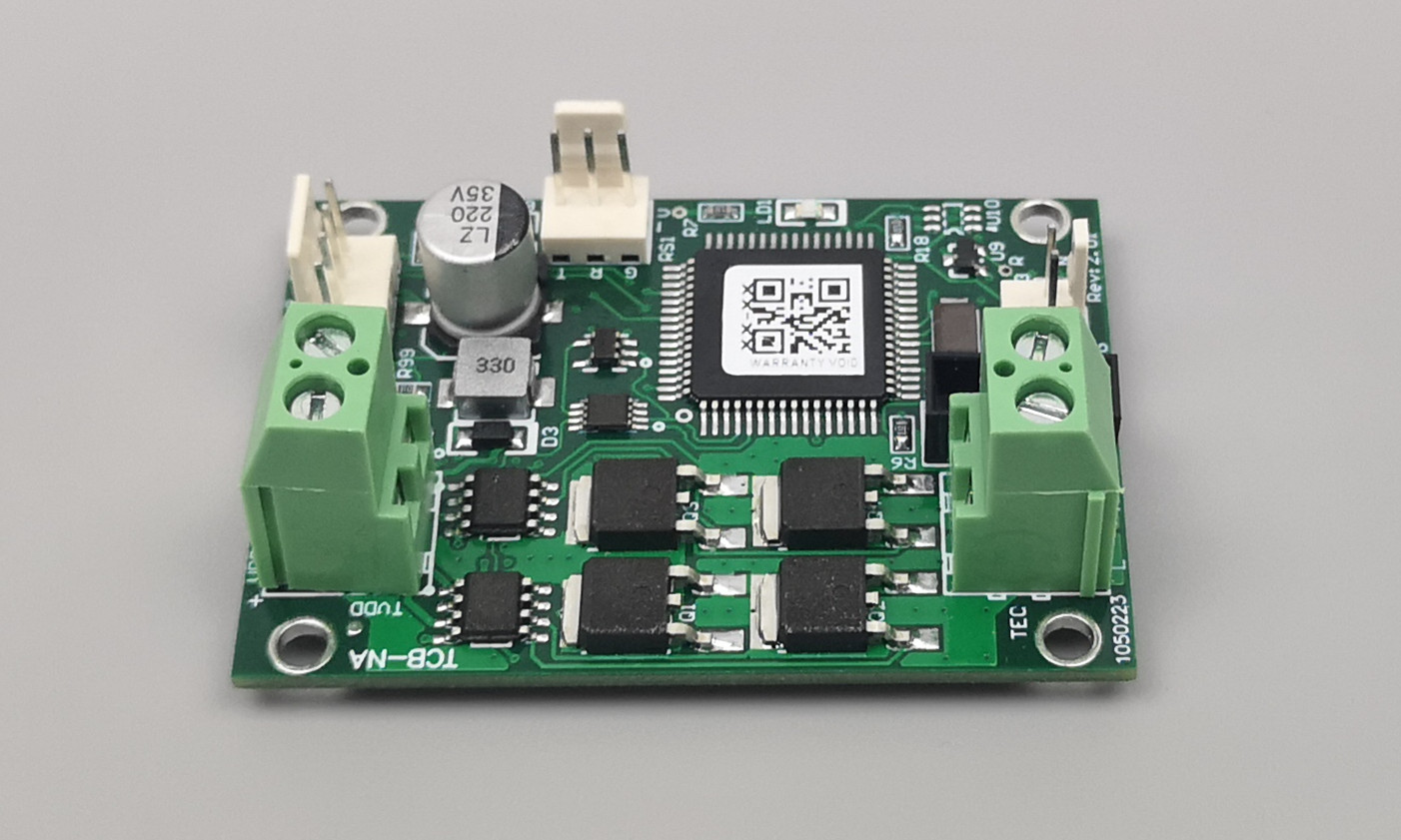

TCB-NA 温度控制板,0.1度,24V10A
特别提醒
TCB-NA为小体积,高性价比产品,大批量应用于激光二极管(LASER DIODE)的精确温度控制,应用历史超过15年,原理及可靠性久经验证,但是和本司其他型号相比,TCB-NA使用需要特别注意以下几点:
1,TCB-NA的板子供电电压,必须小于等于TEC额定电压,来避免TEC过载,也即TCB-NA的输出无电压限制功能,其他几种温控板(NE//NE-AH/NC/Sx)都可以通过指令限制最大输出电压。
2,TCB-NA的控制方式,会增加供电开关电源的纹波,如果还有别的板卡或设备对开关电源的纹波敏感,则最好不要和NA共用一个开关电源,此种情况,最好给NA单独供电。
3,TCB-NA相对于更高级的TCB-NE,不仅温控分辨率低,制冷效率也低于10%左右。
特点
PID控制算法
小体积
高精度,0.1度
TEC电压适用范围大: 5-27V
TEC电流范围大:额定10A(自然风冷)
双向控制,支持加热制冷
TEC配置灵活
可以通过串口设定及检测温度(ASCII码协议,支持电脑自带超级终端,人人会用)
有报警、就绪信号输出,及关闭TEC信号输入
控制方式:ON/OFF
应用
控温元件为TEC(半导体制冷器、热电制冷器)的温度控制系统
适用于,但不限于激光二极管的温控控制
工业、家电等各种领域适用
参数表
板子供电电压:4.5-27V (依据TEC电压而定,供电电压即是TEC电压!)
板子供电电流:依据TEC而定,供电开关电源额定电流要大于TEC电流
TEC电压:5V – 27V,必须大于等于供电电压
TEC电流:0 – 10A
温控传感器:10K NTC (B值默认3950,实际B值不限,只影响绝对温度,不影响相对温度,对温控基本无意义)
控温精度:0.1°
设温精度:0.1°
温控测量范围:-30°-147°
控制温度范围:-20°- 100°
默认出厂设定温度:25°,或用户指定
外形:60mm*42mm 高度26.5mm(板上22mm,板厚1.5mm,板下引脚不超过3mm)
尺寸图
