MINI紫外一体机控制系统应用介绍

   本司MINI一体机控制系统，由三个产品组成：UVM-01C + QDN + TCB-NC-S。三个产品一起可以组成小体积紫外一体机电控系统，每个产品也可以和本司别的产品搭配，可以独立使用。

• UVM-01C为一体机主控板，设计极致，镀金多层板，大幅压缩了产品体积。

• QDN为Q驱动器，采用开放式外壳减小体积，同时优化了接口设计，供电和信号接口分开，更加合理，方便接线。

• TCB-NC-S为LD温控板。NC-S基于本司TCB-NC优化简化设计。

产品特点

推荐应用

紫外激光器一体机

部分参数

负载电流: 默认10A，由用户指定，10A Max

负载电压： 20V Max

晶体温控：  4.7V3A Max

供电电压： 12/15/24V

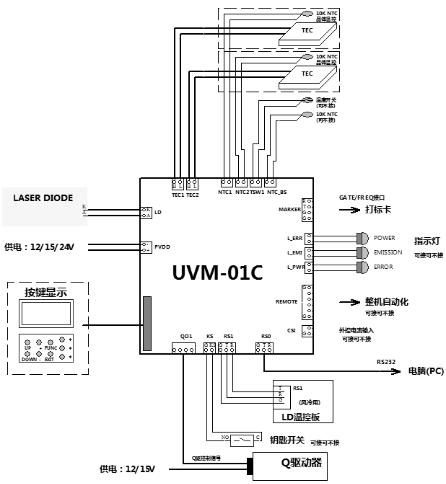

系统连接示意图

备注：

按键、显示屏为可选，一般不用。钥匙开关，不用可以直接短接。REMOTE接口里面的INTERLOCK信号要和GND短路，否则无电流输出。温度开关为常闭型，不用可以直接短接。常闭型温度开关，可以多个串联。
